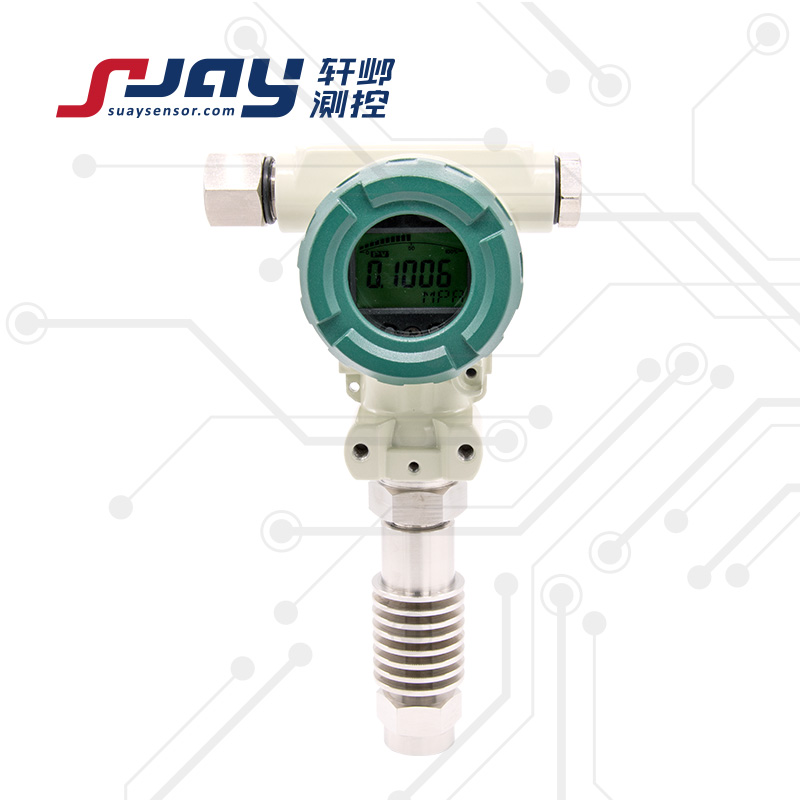

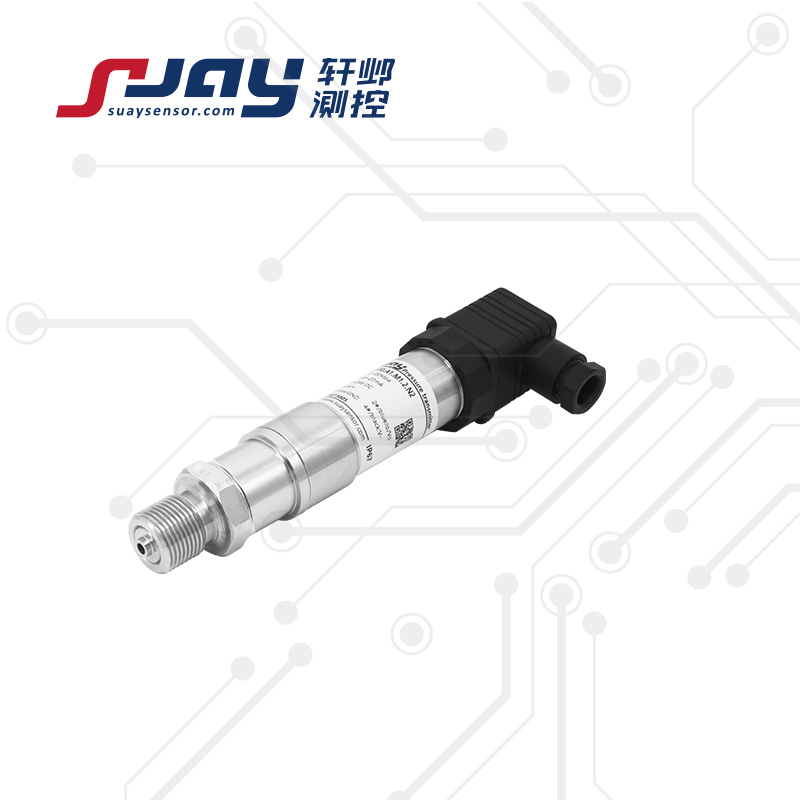

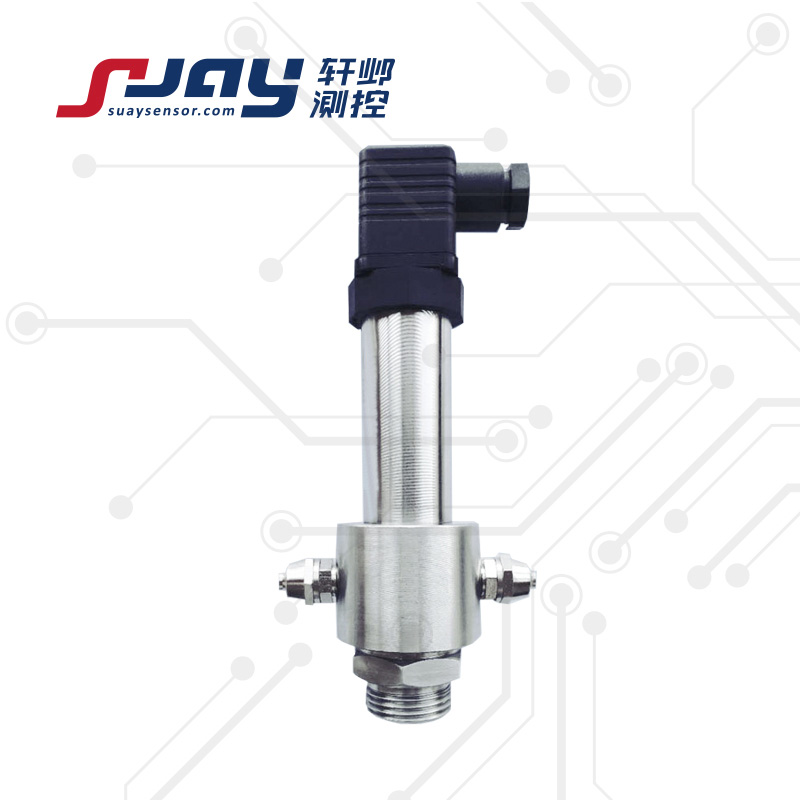

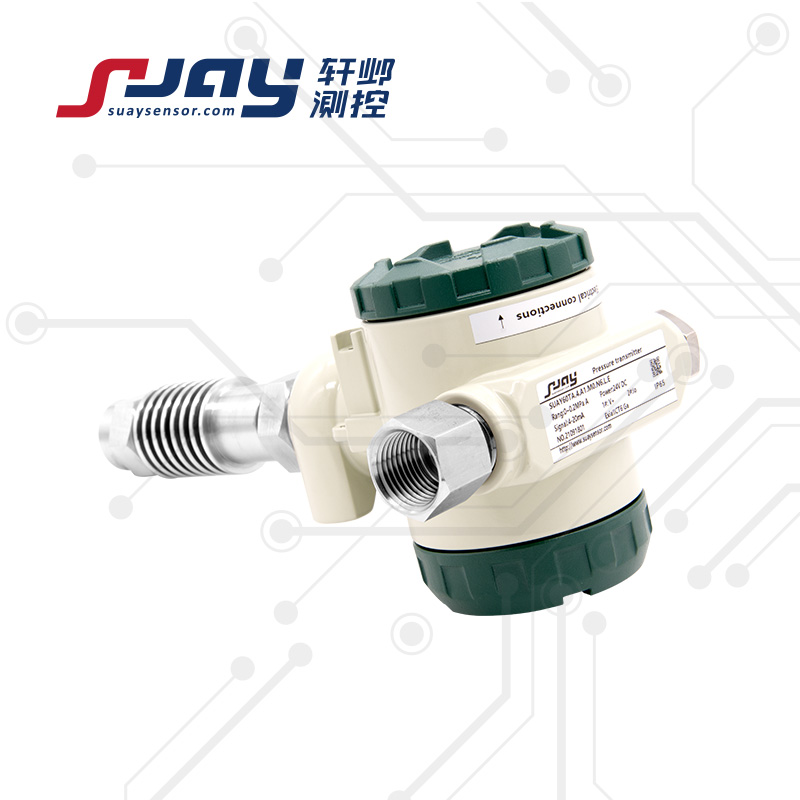

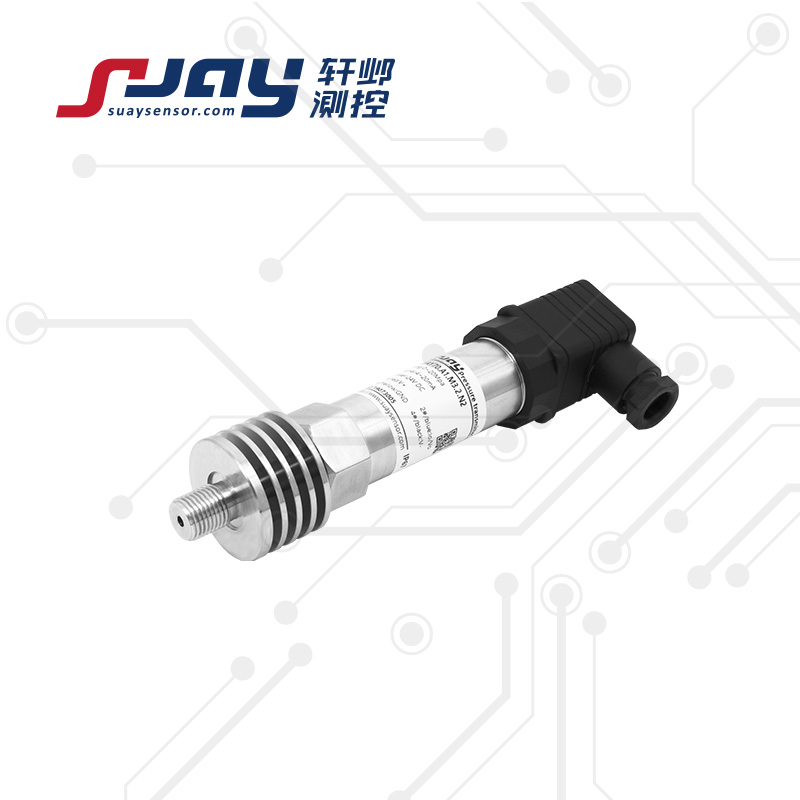

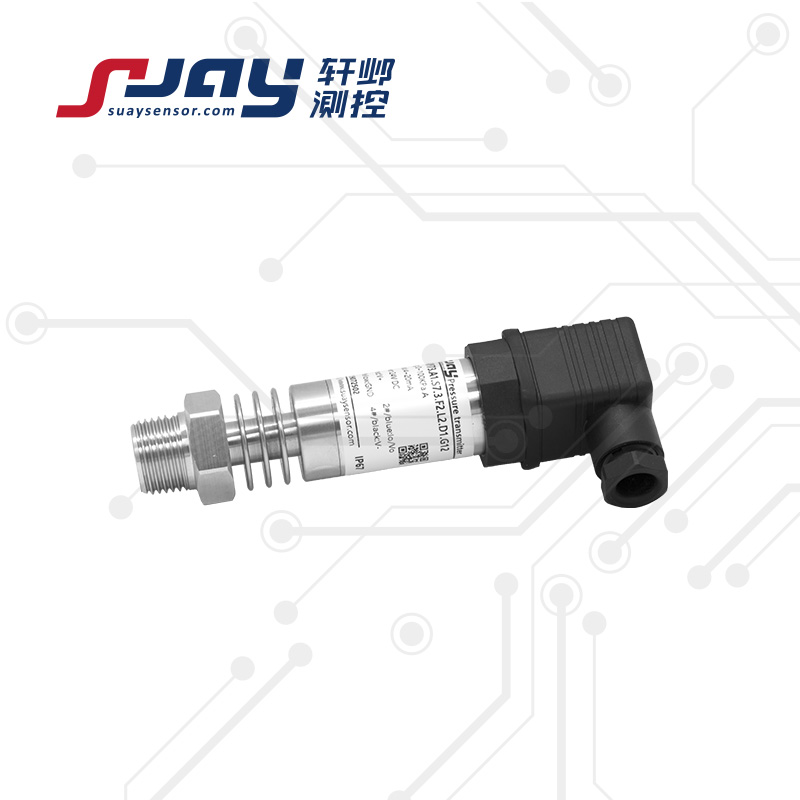

SUAY70 高溫壓力變送器采用耐高溫的硅鈦藍寶石技術的感壓膜片作為核心，可直接測量程200℃介質的壓力，特殊結構設計可測到450℃，匹配特殊的溫度補償和片上線性修正技術，使其在寬泛的溫區內有著極好的綜合性能。測量范圍-0.1~160Mpa，可根據用戶要求選擇量程。
高溫蒸汽測量
航空航天
井下頁巖氣測壓
電廠電站
天然氣管道測壓
熱力供暖
石油石化運輸
能源環保
SUAY70 高溫壓力變送器采用耐高溫的硅-藍寶石技術的感壓膜片作為核心，匹配特殊的溫度補償和片上線性修正技術，使其在寬泛的溫區內有著良好 的綜合性能。藍寶石材料對溫度變化極不敏感，在-40 至380℃的高溫下，也有著ji佳的彈性力敏特性，不會產生疲勞、滯后、PN 節漂移等現象，并且抗輻射性能優異。耐磨損、抗疲勞的鈦合金感壓膜片，使該系列產品不僅可以承受高溫，更兼具良好的耐用性、抗沖擊性。利用β相高溫力敏材料與合理的結構設計，可將溫度擴展至 450-850℃。該系列壓力傳感器測溫范圍寬，壓力量程覆蓋范圍廣，綜合精度高且穩定性好，測量介質兼容性好，廣泛應用航空航天、航海及造船、石油化工、電廠電站、油田壓力、食品、醫藥、環保、科研院所等針對高溫流體的精準測量，是極佳的高溫壓力測量解決方案。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
工作溫度范圍寬：-40-380℃
量程范圍寬：-100KPa~0···100KPa···260MPa
藍寶石-鈦合金膜片，耐磨損、抗疲勞，防腐蝕，可用于復雜工況
綜合精度高，可進行分段式補償
結構可定制，以適應不同工況，延伸產品適用范圍
| 測量范圍 | -100KPa~0···10KPa···1MPa···260MPa | ||||
| 測量介質 | 與316不銹鋼兼容的氣體或液體 | ||||
| 靜態精度① | ±0.15%FS ±0.25%FS ±0.5%FS ±1%FS | ||||
| 信號輸出/供電 | 4-20mA 0-5V 0-10V 1-5V | 12-30VDC（典型24VDC） | |||
| 0.5-4.5V | 5VDC/12-30VDC（典型24VDC） | ||||
| 數字信號輸出RS485 | 5VDC/5-16VDC/24VDC | ||||
| 工作溫度 補償溫度 | -40～125℃ | -40～150℃ | -40～200℃ | -40～250℃ | -40～450℃ |
| -20～80℃ | -20～130℃ | 0～150℃ | 0～200℃ | 0～200℃ | |
| 貯存溫度 | -40～100℃ | ||||
| 長期穩定性 | 典型：±0.1%FS/年 不超過：±0.2%FS/年 | ||||
| 零點溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | ||||
| 靈敏度溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | ||||
| 過載能力 | 60MPa以?xún)?nèi)2倍滿量程壓力，其它為滿量程的1.5倍 | ||||
| 有效測量壽命 | ﹥10^6壓力循環（P:10-90%FS） | ||||
| 抗振動性 | 20g，（IEC 60068-2-6） | ||||
| 抗沖擊性 | 20g，11mS | ||||
| 響應時間 | ≤2ms | ||||
| 分辨率 | 大于10-5（通常受限采集顯示設備，理論無限小） | ||||
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） | ||||
| 絕緣電阻 | 200M?，100VDC | ||||
| 壓力接口 | M20*1.5 （典型）; G1/2，G1/4 （可轉接） | ||||
| 電氣連接 | 接插件或直出電纜2m | ||||
| 接口及殼體材料 | 304/316L不銹鋼 | ||||
| 外殼防護 | IP65（插頭型） IP67（電纜型） | ||||
| 安全防爆 | Ex iaⅡ CT6（本安） | ||||
| 傳感器膜片 | 鈦合金膜片 | ||||
| 產品重量 | 約400克 | ||||
| 型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
| SUAY70 | -100KPa~0 ...10KPa ...100MPa 量程可選 | 3:±0.15%FS 2:±0.25%FS 1:±0.5%FS 0:±1%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 | M1:M20*1.5 可選： M2:G1/4 M3:G1/2 M0:定制 | N1:直出2米 N2:赫斯曼插頭 N3:航空插頭 | S:抗干擾 F:分體 式L:顯示表頭 E:本安防爆 T1:125℃ T2:150℃ T3:200℃ T4:250℃ T5: 380 T6:800℃(水冷) |
| SUAY70.1.A1.M1.N1.T2 | ||||||
